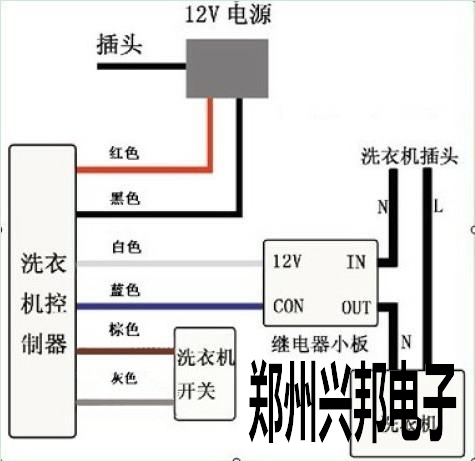

洗衣机控制器接线方法：
红线----->12V电源正极，
黑线----->12V电源负极，
白线----->接继电器小板+12V，
蓝线----->接继电器小板CON（继电器小板的），
灰线和棕线两根----->接启动开关（刷卡10秒后，这两根线会短路半秒钟钟（相当于按键按下一次），然后断开），
其他线空出不用接，但需分别包起来，以免短路。
